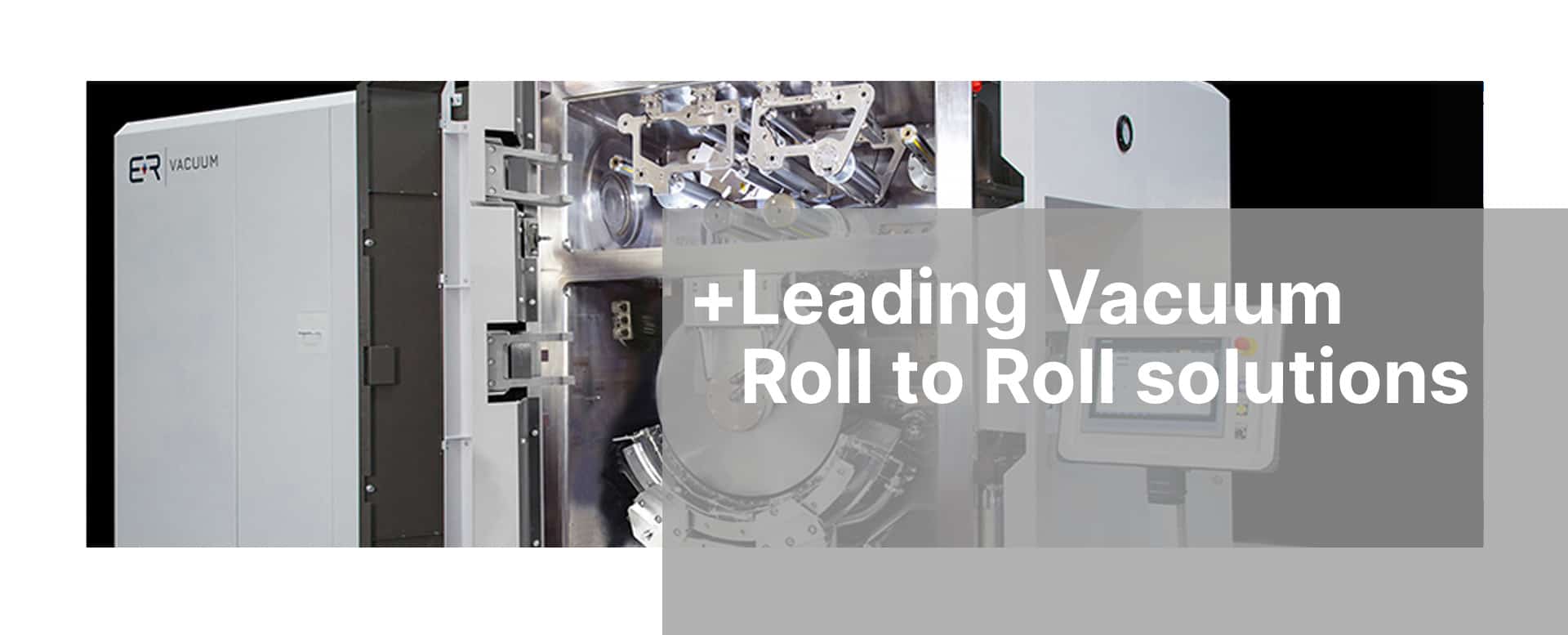

Genesis ALD roll to roll vacuum machine

+ 创世纪 ALD

世界上唯一的商用卷对卷原子级沉积系统，用于实验室规模/试点生产

Genesis ALD 真空镀膜机

市场和应用：

用于电池、太阳能和柔性电子产品的功能性 ALD 涂层。 Genesis ALD 非常适合涂布任何卷筒式基材以及多种功能应用。

  • 各种锂离子和固态电池的正极和负极钝化。
  • 柔性太阳能电池的导电层和封装
  • 柔性电子产品的防潮层

材料选择

多种 ALD 材料可供选择，以满足您的要求。多年来，Beneq 一直是卷对卷 ALD 的先驱用于研发和工业生产的系统。我们常用的材料包括 Al2O3、TiO2、SiO2、ZnO、Zn(O,S) 或根据要求提供的任何其他材料。

功能亮点

  • 网页宽度 0.1M – 0.5M
  • ALD 涂层厚度：最大。 100nm
  • 动态沉积速率（Al2O3）：10 nm *m/min
  • 过程温度：最高250°C

自定义

Genesis ALD 的最大幅宽为 420 毫米，适用于实验室研发或中试规模生产。设计用于处理聚合物或金属等柔性基板上的 ALD 薄膜。我们与领先的卷对卷真空镀膜机公司合作伙伴E+R Group合作，为客户提供用于更广泛的网络和线路集成的可选设计。

技术规范

  • 机器速度
  • 生产最低 0.1 mpm
  • 生产最高 10 mpm

网页资料

铜、铝、不锈钢、聚合物、纸张等适合真空镀膜的基材

传入卷轴

  • 网络宽度最大 420 毫米
  • 网络宽度最小 100 毫米
  • 直径最大 300 毫米
  • 核心 ID 152 毫米
  • 交错收卷器是
  • 最大交错直径 150 mm

ALD材料

Al2O3、TiO2、ZnO、ZnS、SiO2 等

最高温度

250 ºC

我们先进的真空技术的应用包括：
屏障、柔性电子、电池、储能、太阳能、柔性太阳能、显示、安全、研发

Get in touch

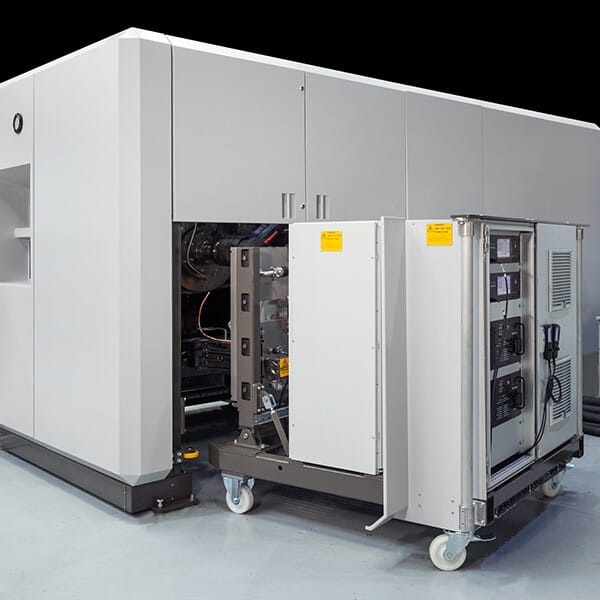

Genesis Vacuum Roll-to-Roll Machine

+ 中试规模真空镀膜机到生产级机械的定制开发

我们为研发或小规模生产制造中试规模的真空镀膜机，直至匹配的生产机械。

我们的目标是为您提供完全符合您需求的最终解决方案，因此我们的工程师将从概念阶段开始与您合作，以确保您拥有最佳设计。

先进的真空镀膜开发专业知识。

+ 工程能力

经验丰富的机电装配安装工程师

  • 在各种应用领域拥有丰富经验
  • 内部机器部分的机械组装、设置和校准
  • 控制隔间的内部面板构建
  • 已在全球范围内完成安装，可进行交钥匙启动

制造关键部件的机械车间

  • 专注于机械关键元件的设备组合 - 机器框架和系带、滚轮、精密部件
  • 早/晚班模式
  • 关键组件的完全“所有权”

 精密零件制造工具房

  • 精密设备 - 线切割、CNC 磨削和精加工
  • 精密检测和组件验证设备 - CMM、Jodon 等。

通过 ISO 9001: 2015 质量体系认证

  • 组件检验和质量验证
  • 在 FAT 和 SAT 上进行装配验证和签核
  • 点击此处查看我们的质量政策

+ 制造能力

经验丰富的机电/控制工程团队

  • 18 位全职工程师
  • 卷筒纸输送、滚筒设计、卷筒纸导向、铺展等
  • 干燥技术
  • 涂层技术
  • 机械子系统 - 气动、液压、冷却系统、真空

3D 绘图系统中的机械设计与复杂的 FEA

  • 真空容器的复杂应力分析可确保优化设计
  • 应力变形分析以获得最佳精度和准确度

完整的控制系统设计——硬件和软件

  • 电气控制柜、HMI 和操作面板
  • 供应商种类繁多——罗克韦尔、西门子、博世力士乐、三菱等。
  • 完全合规的安全系统
  • 软件设计和实施
  • 复杂的驱动算法 - 配准、动态定位、张力灵敏度和处理
  • E+R 人员对系统进行测试和调试
